SPL网片式双筒滤油器

2023-05-22

0次

详细介绍：

一、概述

网片式滤油器适用于很多型号的船用和陆用柴油机的润滑油、燃油和其他润滑系统的过滤以及应用于石油、电力、化工等行业。

网片式油滤器分为SPL双筒系列和DPL单筒系列，运行牢靠，维修方便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度高，通油能力大，使得过滤精度，便于清洗等特点，SPL双筒系列能在主机运行过程中实现不停机转换和清洗。

网片式油过滤器主要由壳体，滤芯组件，切换阀体等组成。转换阀体腔的外侧有两对进油口和出油口，进油口和出油口在油系统下方连接，并通过管螺纹接头或方法法兰连接到外部油管。两个滤芯腔室中的都有一个排水孔，该排水孔配有用于排放脏油的螺塞。要固定过滤器，需要在外壳上安装一个带螺栓孔的法兰。

网片式油过滤器的每个过滤器组件均由过滤器盖，过滤器套筒，过滤盘和过滤器环等组成。过滤器盖的顶部装有放气阀，用于排放从过滤器腔中排出的空气。

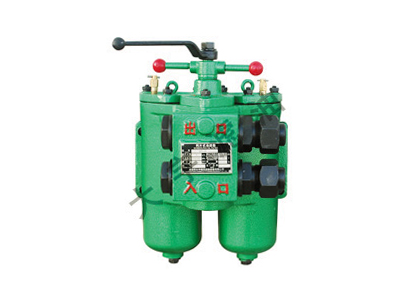

双筒过滤器

二、技术参数

双筒过滤器

注：① 工作温度不大于95℃; ② 工作压力不大于0.8MPa;
　　③ 滤芯清洗压降不大于0.15MPa; ④ 根据用户使用场合, 双筒过滤器有不锈钢壳体。

三、外形尺寸

SPL网片式油滤器外形尺寸

双筒过滤器

SPL型网片式油滤器技术参数

双筒过滤器
